Descripción
Alimentación de tensión 220Va.c. /380Va.c.
– Frecuencia de funcionamiento seleccionable 50/60 Hz.
– Perfecto funcionamiento con cargas inductivas.
– Tensión de control seleccionable 0-5V / 0 – 10V.
– Fuente auxiliar 5V para la tensión de control.
– Aislamiento galvánico de 4.000V.
– Dispara toda la gama de tiristores SEMIKRON.
– No se precisa ningún componente externo.

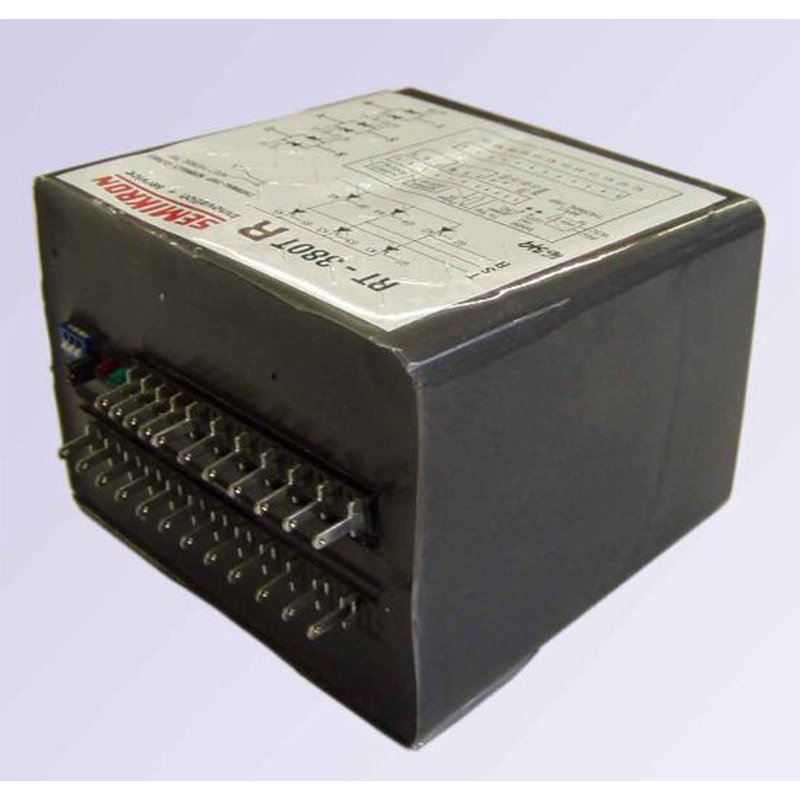

Este módulo encapsulado está diseñado para disparar dos tiristores con un retraso variable respecto al paso por cero de la tensión alterna de red.
De esta forma se regula la potencia que dejan pasar los tiristores hacia la carga.

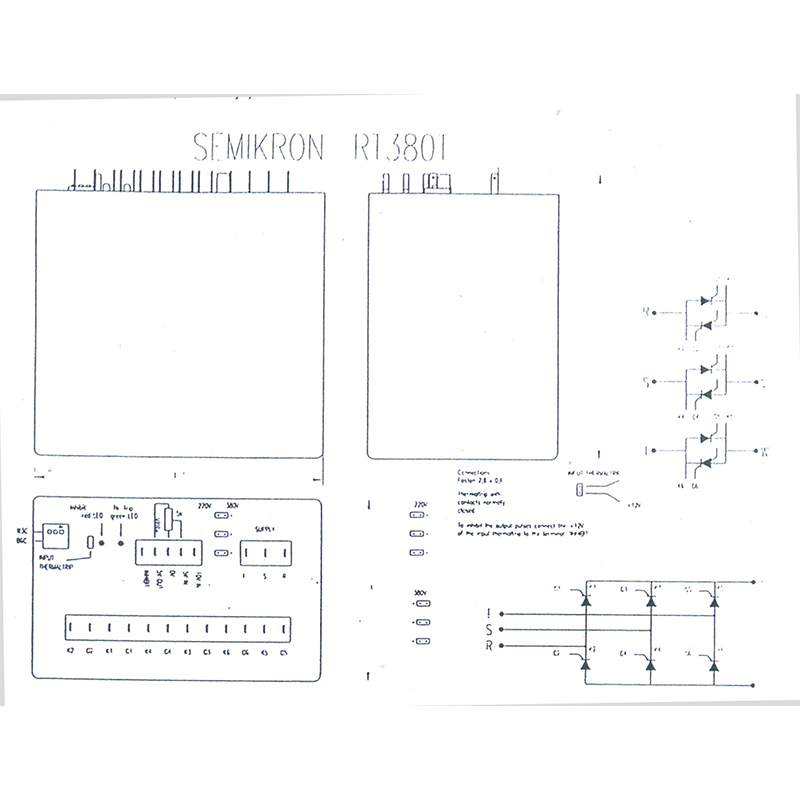

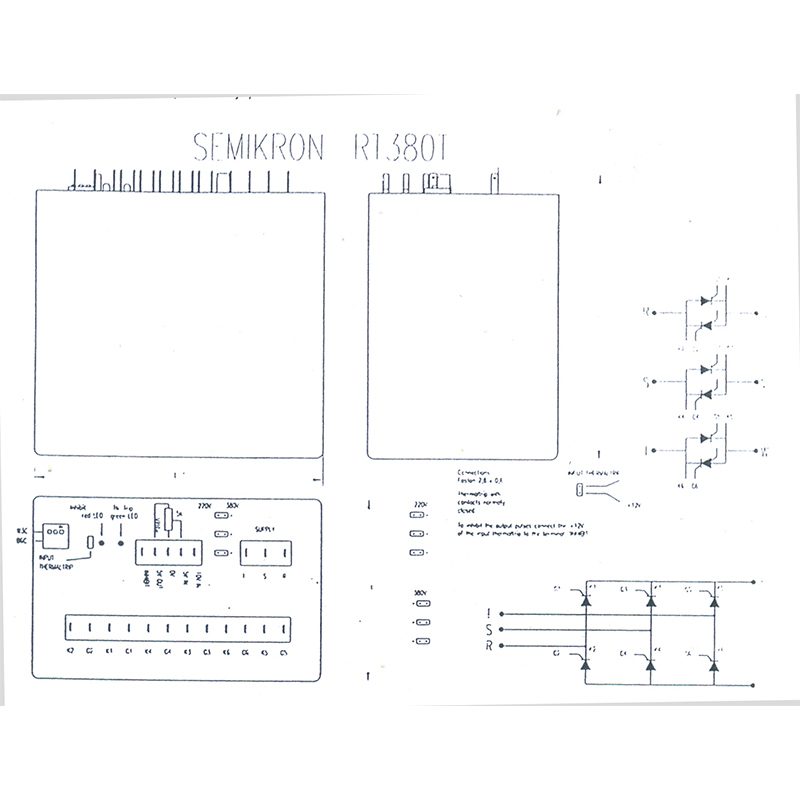

La carga puede alimentarse con una tensión alterna variable si los dos tiristores se conectan en antiparalelo (W3C), o con tensión continua variable si los tiristores se conectan en un montaje rectificador, semi-controlado o totalmente controlado (B3HK, B3HKF o B3C).
El módulo se puede controlar mediante una tensión continua externa de 0a 5V o 0 a 10V, o si se desea, se puede aprovechar la fuente de 5V conectando los extremos de un potenciómetro de 10k ohms. entre 0V y 5Vout, y el terminal central a 5Vin.
APLICACIONES
Las aplicaciones posibles de este regulador son muy diversas, encontrándose entre otras:
– Control de iluminación.
– Control de temperatura de hornos eléctricos.
– Control de velocidad de motores de corriente continua.
– Control de baños galvánicos.
– Control de procesos electrolíticos.
CARATECRISTICAS TECNICAS
– Tensión alimentación 230 Va.c. / 400 Vc.a., +10% / -15%
– Potencia de consumo 3W
– Corriente de disparo 300 mA @ Vgk=5V
– Tensiones de control 0-5V Rin=5kohms 0-10V Rin=10kohms
– Tensión de salida auxiliar 5V Imax=100 mA
– Aislamiento 4.000 Vc.a. entrada/salida
– Frecuencia de alimentación 47-53Hz (sin resistencia R) 57-63Hz poniendo R de 3.2 Mohms
– Temperatura de funcionamiento 0-50C
– Terminales Faston 2.8 x 0.8mm
– Fijación Agujeros para M4
– Peso 0,5 Kg
– Cumple normas VDE.
