Descripción

Para la indicación de la diferencia de frecuencia
y ángulo de fase entre dos generadores
o un generador y red, cuando se conectan

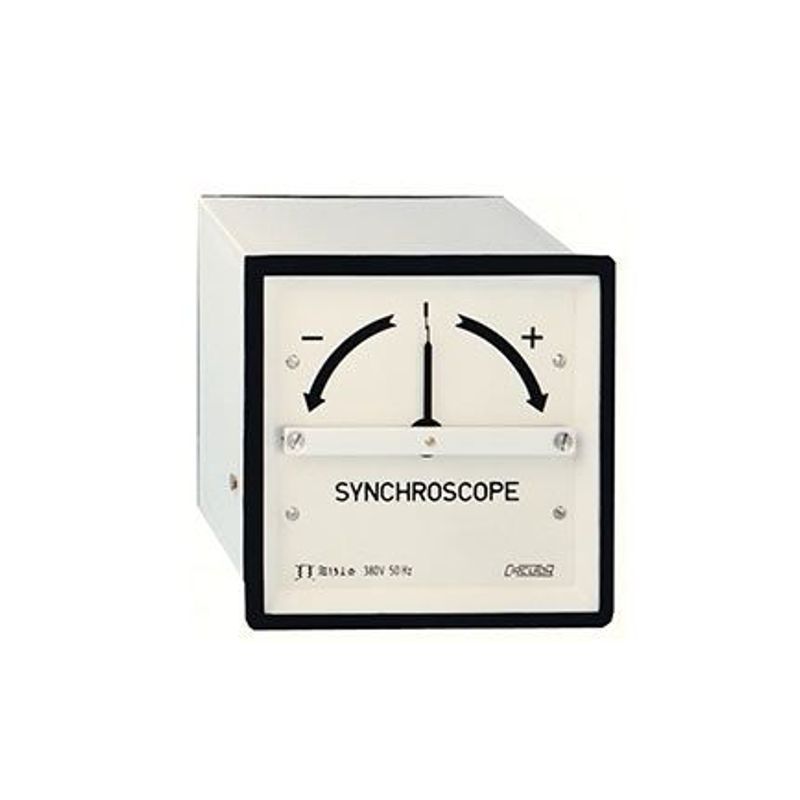

en paralelo. Si la diferencia es cero, la aguja
del instrumento permanece estacionaria en
la marca del sincronismo situada en el centro
de la escala.
La escala del instrumento se divide en dos
áreas marcadas con los signos (+) y (-). Estos
signos indican si la máquina a conectar
está a mayor o menor frecuencia que la otra,
respectivamente.
El sincronismo se efectúa cuando la aguja
está en el lado (-), pero girando muy lentamente
en la dirección (+).
Si la aguja del instrumento comienza a girar
en el sentido correcto cuando la diferencia de
frecuencias es de 1,5 Hz para trifásico o de
0,5 Hz para monofásico.
